Создание солнечного коллектора для нагрева воды может стать эффективным способом снижения затрат на электроэнергию. Начните со сбора необходимых материалов, включая 17 футов медных труб, прочную раму и отражающие панели. Коллектор должен быть спроектирован таким образом, чтобы эффективно поглощать солнечный свет, преобразуя его в тепло. Важно, чтобы рама позволяла легко разместить трубы и при этом максимально освещалась солнцем.
На первом этапе проложите трубы в коллекторе по змеевидному принципу. Расположение труб имеет решающее значение для максимальной теплопередачи. Для предотвращения потери тепла с тыльной стороны используйте изолированный материал подложки. Затем установите отражающие панели вокруг коллектора, чтобы направить солнечный свет на трубы. Убедитесь, что панели надежно закреплены на раме, чтобы сохранить их положение и функциональность с течением времени.
При сборке системы подсоедините трубы к резервуару для воды с помощью подходящих фитингов. Убедитесь, что в трубах нет воздуха, чтобы избежать перебоев в подаче воды. Бак для воды следует разместить в таком месте, чтобы на него попадали прямые солнечные лучи, а в пасмурные дни его можно было подключить к дополнительному источнику отопления. Чтобы коллектор работал с максимальной эффективностью, необходимо регулярно проводить техническое обслуживание.
Следующие шаги включают установку коллектора в оптимальном месте для улавливания наибольшего количества солнечного света. От угла наклона коллектора зависит, сколько энергии он сможет улавливать в течение дня. Простая фотография и описание процесса сборки могут быть полезны в качестве справочника, который поможет другим воспроизвести эту установку.
Выбор подходящих материалов для солнечного коллектора
Выбор подходящих материалов для солнечного коллектора — важнейший шаг в обеспечении оптимальной производительности. Материалы должны обладать высокой теплопроводностью и долговечностью. Для труб коллектора часто используется такой металл, как медь, благодаря ее отличным теплопроводным свойствам.
Пластина коллектора
Коллекторная пластина — один из самых важных компонентов системы. Она поглощает солнечное тепло и передает его жидкости, циркулирующей в системе. Выберите материал, который максимально поглощает тепло, например черный анодированный алюминий или медь с черным покрытием. Поверхность должна быть матовой, чтобы уменьшить отражение, которое может снизить эффективность.
Изоляция
Чтобы предотвратить потерю тепла, необходима качественная изоляция. Используйте такие материалы, как стекловолокно или пенополиуретан, которые обычно применяются в профессиональных установках. Эти материалы эффективно удерживают тепло, гарантируя, что собранное тепло останется внутри системы. Убедитесь, что коллектор и трубы достаточно хорошо изолированы.
Еще один момент — прозрачность материала, из которого изготовлено остекление коллектора. Предпочтительнее использовать стекло или поликарбонат, устойчивый к ультрафиолетовому излучению, поскольку они позволяют солнечному свету проникать внутрь, защищая при этом коллектор от воздействия внешних факторов. Толстое, прочное покрытие обеспечивает сохранение тепла внутри системы при максимальном поглощении солнечного излучения.
При правильном выборе материалов самодельный коллектор может работать наилучшим образом, обеспечивая долговечность и эффективное преобразование энергии. Выбор таких компонентов, как пластина коллектора, изоляция и остекление, влияет на то, насколько хорошо система улавливает и сохраняет солнечное тепло.
Пошаговое руководство по строительству солнечного коллектора
Чтобы построить солнечный коллектор, начните с выбора подходящих материалов. Металлический каркас, например алюминиевый, обеспечивает долговечность и легкость конструкции. Далее рассмотрите возможность использования меди или другого теплопроводящего материала для труб, которые должны проходить вдоль поверхности коллектора, чтобы эффективно поглощать солнечный свет. Убедитесь, что трубы расположены таким образом, чтобы обеспечить максимальное воздействие солнечных лучей. Они должны быть расположены под небольшим наклоном, чтобы улучшить поглощение.
Создание рамы коллектора
Рама должна быть достаточно прочной, чтобы надежно удерживать солнечный коллектор на месте. Используйте алюминиевые трубы или дерево, способное выдержать внешние условия. Размер рамы должен соответствовать размерам пластины солнечного коллектора, с запасом места для изоляции и труб. При сборке рамы убедитесь, что все соединения плотно зафиксированы, чтобы избежать неустойчивости в будущем.
Сборка пластины абсорбера
Поглощающая пластина — это сердцевина коллектора. Эта металлическая пластина, обычно окрашенная в черный цвет для поглощения тепла, должна быть надежно прикреплена к раме. Вырежьте пластину по размеру рамы и убедитесь, что она закреплена без зазоров, которые позволят теплу уходить. Эта пластина будет улавливать солнечный свет и передавать тепло трубам под ней.
Как только пластина будет установлена на место, трубы следует расположить параллельными линиями поперек абсорбирующей пластины. Трубы должны быть надежно прикреплены к пластине с помощью теплопроводного клея или зажимов. Расположение должно обеспечивать максимальное воздействие солнечного света при минимальной тени или препятствии со стороны рамы или других частей системы.
Протестируйте коллектор, проследив за его работоспособностью. Для достижения оптимальной производительности расположите коллектор под углом к солнцу. При правильном выборе материалов и хорошо продуманной конструкции коллектор будет улавливать достаточно солнечного света для эффективного нагрева воды.

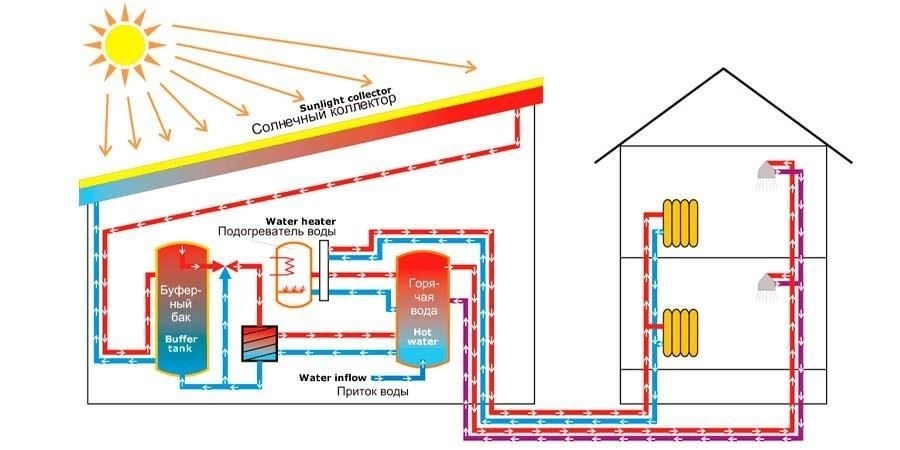

Как оптимизировать поглощение тепла в солнечном коллекторе
Для достижения максимальной эффективности самодельного коллектора очень важно правильное поглощение тепла. Для лучшего удержания тепла старайтесь использовать трубы, окрашенные в черный цвет. Покрасьте трубы теплопоглощающей краской или матовой черной краской для лучшей теплопроводности. Убедитесь, что трубы расположены таким образом, чтобы они могли задерживать солнечные лучи как можно дольше, предпочтительно под углом 17° для оптимального воздействия.
Учитывайте размер и расположение коллектора. Большая площадь поверхности обеспечивает лучшее поглощение тепла. Коллектор должен быть размещен в месте, куда в течение дня попадает максимум солнечного света. Избегайте мест с чрезмерной тенью от деревьев или зданий.
Использование панелей с двойным остеклением или отражающей поверхности под коллектором может повысить эффективность работы. Отражающие материалы могут увеличить количество солнечного света, попадающего на трубы, что повышает поглощение тепла. Использование хорошо изолированного короба предотвратит потерю тепла.
На этапе строительства убедитесь, что коллектор имеет достаточный уклон, чтобы обеспечить надлежащий поток воды и тепла. Кроме того, используйте медные или алюминиевые трубы, поскольку они обеспечивают лучшую теплопередачу по сравнению с пластиковыми альтернативами.
Простая фотография установки коллектора поможет наглядно представить его ориентацию и расположение труб для эффективного улавливания солнечного света. Правильное размещение коллектора относительно положения солнца в течение дня является ключевым моментом.
Подключение солнечного нагревателя к существующим водопроводным системам
Начните с того, что убедитесь, что ваш коллектор установлен в оптимальном месте для максимального воздействия солнечного света. Коллектор должен быть надежно закреплен и наклонен под правильным углом, чтобы эффективно поглощать солнечные лучи.
Затем подключите выход коллектора к основной водопроводной системе. Используйте трубы достаточного диаметра, чтобы эффективно справляться с потоком воды. Соединение должно быть хорошо загерметизировано, чтобы избежать протечек. Убедитесь, что система способна выдержать давление воды, которое будет создаваться после запуска системы.
Для большинства систем подходят медные или PEX-трубы. Эти материалы выдерживают высокие температуры и обеспечивают надежное соединение между коллектором и магистральными водопроводами. Убедитесь, что коллектор должным образом изолирован, чтобы свести к минимуму потери тепла при передаче.
Следующий шаг — подключение коллектора к существующей системе горячего водоснабжения. На этом этапе вам, скорее всего, понадобится смесительный клапан для регулирования температуры воды. Этот клапан предотвратит попадание обжигающей температуры в краны, смешивая нагретую воду из коллектора с более холодной водой из существующей системы.
Кроме того, если коллектор установлен далеко от резервуара для хранения воды, может потребоваться циркуляционный насос. Этот насос обеспечит движение воды по системе даже в тех случаях, когда самотеком невозможно обеспечить достаточный поток.
На 17-м этапе необходимо установить обратный клапан, чтобы предотвратить обратный поток воды в коллектор, когда он не работает. Этот шаг имеет решающее значение для обеспечения долговечности системы.
По ходу работы обращайте внимание на все фитинги, соединения и общую схему. Дважды проверьте, нет ли в системе воздушных карманов, которые могут снизить эффективность. Кроме того, убедитесь, что трубы должным образом изолированы, чтобы свести к минимуму потери энергии.
После того как все соединения выполнены, проведите тщательную проверку системы. Откройте клапаны и проверьте, нет ли утечек. Система должна начать циркуляцию воды через коллектор и в существующую водопроводную систему. Если все работает гладко, то ваш самодельный коллектор теперь будет обеспечивать дополнительную горячую воду за счет энергии солнца.

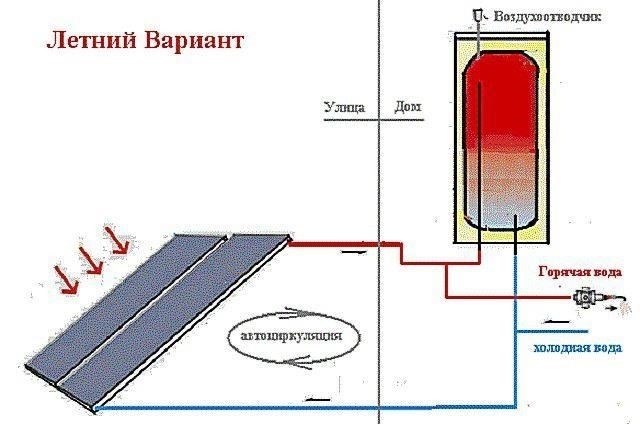

Ниже приводится простое описание того, как подключить коллектор к вашей водопроводной системе:
- Установите коллектор с оптимальным солнечным облучением.
- Подключите коллектор к основному водопроводу с помощью медных или PEX-труб.
- Установите смесительный клапан для регулирования температуры.
- При необходимости использовать циркуляционный насос на больших расстояниях.
- Проверьте обратный поток с помощью обратного клапана.
- Изолируйте трубы и фитинги, чтобы предотвратить потерю тепла.
- Проверьте систему на герметичность и работоспособность.
Наконец, ваш коллектор должен работать на полную мощность, способствуя более устойчивому и экономичному решению проблемы нагрева воды. При правильной настройке и обслуживании эта самодельная система может надежно служить вам долгие годы. Хорошо установленный коллектор может обеспечить значительную экономию и снизить зависимость от традиционных источников энергии.
Проверка и настройка солнечного коллектора для достижения максимальной производительности
Начните с проверки расположения коллектора. Убедитесь, что он расположен под правильным углом, чтобы улавливать максимальное количество солнечного света. Оптимальный угол зависит от вашего местоположения и времени года, но хорошее эмпирическое правило — наклонять его под углом, равным вашей широте.
Затем проверьте скорость потока воды по трубам. Слишком быстрый или слишком медленный поток может снизить эффективность. Вы можете регулировать скорость потока с помощью клапана, чтобы контролировать скорость циркуляции воды. Умеренная скорость гарантирует, что вода будет оставаться в коллекторе достаточно долго для эффективного нагрева.
Осмотрите поверхность коллектора на предмет мусора и грязи. Очистите стекло или прозрачную крышку коллектора, чтобы избежать снижения солнечной отдачи. Даже тонкий слой пыли может значительно снизить производительность. Регулярная очистка поможет сохранить эффективность.
Для оптимальной работы убедитесь, что трубы изолированы должным образом, чтобы предотвратить потерю тепла. Холодная вода, поступающая в систему, снижает общую температуру, поэтому необходимо обеспечить надлежащую изоляцию труб от окружающей среды.
Проверьте, нет ли утечек в системе. Любая утечка в трубопроводе может привести к потере давления и снижению температуры воды. Если вы обнаружили утечку, немедленно замените поврежденный участок трубы.
Проведите пробный запуск. Следите за температурой воды в разных точках: перед входом в коллектор, внутри коллектора и после выхода из него. Температура воды должна повышаться по мере ее прохождения через коллектор. Если прирост температуры недостаточен, проверьте коллектор на наличие засоров или проблем с потоком.
Если вода не нагревается должным образом, измените ориентацию или размер коллектора или немного увеличьте скорость потока. Иногда незначительные изменения могут привести к заметному улучшению производительности.
Документируйте каждый шаг на этапе тестирования, особенно все внесенные изменения. Это описание поможет вам отслеживать прогресс и определить, что лучше всего подходит для вашей установки. При незначительных корректировках ваш самодельный коллектор должен обеспечивать надежное отопление.
Обслуживание и устранение неисправностей солнечного нагревателя
Регулярный осмотр коллектора имеет решающее значение. Убедитесь, что поверхность стекла чистая и не содержит грязи и мусора, чтобы поддерживать оптимальное поглощение солнечного света. Если вы заметили скопление грязи, аккуратно очистите ее с помощью мягкой ткани и воды. Не используйте абразивные материалы, которые могут поцарапать поверхность.
Периодически осматривайте трубы на предмет износа, трещин или протечек. Любой поврежденный участок следует заменить, чтобы предотвратить потерю воды или снижение производительности. Подтягивайте соединения и проверяйте, не ослаблены ли фитинги, которые могут привести к неэффективности или сбоям в работе.
В случае снижения производительности проверьте угол и ориентацию коллектора. Небольшое смещение может повлиять на способность коллектора поглощать солнечный свет. Убедитесь, что он расположен так, чтобы получать максимальное количество солнечных лучей в течение дня.
Если система не нагревается должным образом, проверьте термостат и все температурные датчики. Убедитесь, что датчики чистые и правильно откалиброваны. Неточные показания могут привести к неправильному функционированию.
Следите за потоком воды. Любое препятствие в трубах может привести к снижению эффективности. При необходимости промойте систему и проверьте работу циркуляционного насоса. Если насос работает неправильно, подумайте о его замене на более подходящую модель.
Если вы заметили странные шумы или нестабильную работу насоса, проанализируйте его установку шаг за шагом, от коллектора до бака для хранения воды. Засорение или неисправность на любом этапе могут повлиять на работу всей системы. Регулярные проверки позволят сохранить ее работоспособность на протяжении долгого времени.
Наконец, убедитесь, что компоненты системы, такие как коллектор, трубы и изоляция, защищены от экстремальных погодных условий. Правильная защита может предотвратить повреждение от неблагоприятных факторов и продлить срок службы вашей установки.
